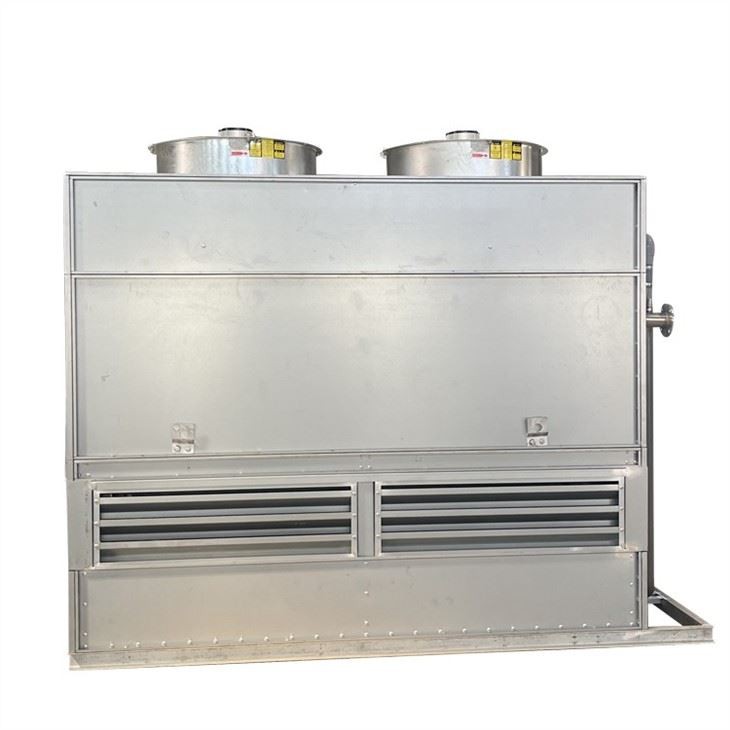

Lukket vandkredsløbs køletårn

Hvad er et køletårn med lukket vandkredsløb?

I det lukkede køletårn placeres den rørformede varmeveksler i tårnet, og køleeffekten sikres ved varmevekslingen mellem den cirkulerende luft, sprøjtevandet uden for røret og det cirkulerende vand i røret. Fordi det cirkulerende vand er et lukket kredsløb i røret, kan det sikre, at vandkvaliteten ikke er forurenet, hvilket godt kan beskytte den effektive drift af hovedudstyret og forbedre levetiden. Når udetemperaturen er lav, kan sprinkleranlægget stoppes for at spare vand.

I det åbne køletårn er kølevandet i direkte kontakt med luften, så efter en periode vil kølevandet blive tilsmudset, hvilket ikke er let at rengøre, og så er rørledningen blokeret, og varmeoverførselseffekten af udstyret reduceres. Det lukkede koldtvandstårn kan undgå denne situation og sikre, at det cirkulerende medium ikke har kontakt med det ydre miljø, hvorved det sikres, at sammensætningen af ​​det cirkulerende medium ikke ændrer sig, ikke fordamper, forbruger og ikke har urenheder, hvilket holder arbejdet væskeren.

Funktionsprincip for køletårn med lukket kredsløb

Arbejdsprincippet for det lukkede køletårn er simpelthen lukket cirkulationskøling, som består af følgende systemer:

1. Intern cirkulation: Det afkølede cirkulerende medium strømmer og afkøles gennem det lukkede rørbundt og er fuldstændig isoleret, lukket og ikke i kontakt med omverdenen.

2. Ekstern cirkulation: også kendt som sprøjtevand, vand pumpes fra toppen af ​​tårnet og sprøjtes jævnt til ydersiden af ​​varmevekslerrørbundtet af en lavtløftende højstrømssprøjtepumpe, dækket med en tynd vandfilm , opvarmet af højtemperaturmediet i røret, og vandfilmen absorberer termisk energi, Den omdannes til latent fordampningsvarme, fordampes til vanddamp og fjerner varmeenergi.

3. Luftskiftesystem: Den tørre og kolde luft kommer ind fra den nederste del af varmevekslerrørbundtet, passerer over rørbundtet med høj hastighed, udfører konvektiv varmeveksling med rørvæggen og trækker samtidig vanddamp med sig. og bliver til en gas med høj entalpi, som udtømmes af en aksial flowventilator og sendes ud af tårnet. Formålet med at overføre varmeenergi til ydersiden af ​​tårnet er realiseret.

4. Hjælpesystemer: luftindtagsgitter, vandopsamler, vandfordelingssystem, kontrolsystem osv., for at sikre normal drift af det lukkede køletårn. Især skifter styresystemet automatisk mellem luftkøling og luftkøling plus sprøjtetilstand i henhold til temperaturen på udløbsvandet, og om det opfylder proceskravene, realiserer fuldstændig automatisk drift uden manuel indgriben og opnår effektiv drift af vand- og elbesparelser .

Fordele og ulemper ved lukket køletårn

Sammenlignet med det åbne køletårn har det lukkede køletårn åbenlyse fordele, så det nuværende kølesystem vedtager grundlæggende det lukkede køletårn.

1. Lukket sløjfe

Det cirkulerende medium er fuldstændig lukket og fuldstændig isoleret fra omverdenen. Det kan ikke kun afkøle vand, men også afkøle alle andre flydende medier, såsom oliekøling, alkoholer, kølemidler, salte og andre væsker. For eksempel kan hydraulikolie ikke trænge ned i vandet. Mellemleddene af skal- og rørvarmevekslere eller pladevarmevekslere kan nu føres direkte ind i rørbundtet i det lukkede køletårn.

2. Reducer fodaftrykket

Ingen grund til at udgrave damme for at opbevare væsker på grund af den fuldstændige lukkede sløjfe i rørene eller udstyret. I den overordnede indretning af fabrikken i den tidlige byggefase kan jordressourcer udnyttes mere fuldt ud, og produktionsudstyr, processer og bygninger kan arrangeres. Hvis det lukkede køletårn placeres på bygningens tag, vil det yderligere reducere arealanvendelsen og spare enorme jordomkostninger.

3. Reducer driftsomkostningerne

Under drift, luftkøling og luftkøling plus sprøjtning skiftes de to tilstande automatisk uden manuel indgriben, hvilket sparer arbejdskraft, strømforbrug og vandforbrugsomkostninger, og i modsætning til åben tårndriftsprocessen tilføjes en stor mængde kemikalier for at sikre skalering og problemer forårsaget af alger, sparer omkostningerne til kemikalier.

4. Forbedre produktionseffektiviteten og reducere fejl

Da temperaturen og sammensætningen af ​​det cirkulerende vand er garanteret, er procesproduktionsudstyret garanteret at køle ned, reducere fejl og vedligeholdelse og fuldt ud garantere arbejdstiden, hvilket indirekte forbedrer produktionseffektiviteten.

5. Forlæng levetiden for produktionsudstyr

Den stabile sammensætning og kvalitet af det cirkulerende vand kan udlede produktionsudstyrets varmeenergi i tide, og det interne kølesystem er ikke blokeret eller korroderet, hvilket forlænger udstyrets levetid.

6. Ingen ændring i ingredienser

Grundet isolation fra omverdenen er sammensætningen af ​​mediet stabil, kun afkøling og afkøling, hvis den ikke ændrer sig på grund af afkøling, vil sammensætningen ikke ændre sig.

7. Ingen fordampning

Der er ingen kontakt med atmosfæren, kun temperaturen ændrer sig, og der dannes ingen vanddamp. Den samlede væskekapacitet vil ikke blive reduceret, og der er ingen grund til at tilføje ny væske.

8. Ingen skalering

Calcium- og magnesiumioner er opløst i det, fordi der hverken er fordampning eller genopfyldning af ny væske, det samlede antal ioner forbliver uændret, og det samlede volumen af ​​opløsningen forbliver uændret. Ifølge definitionen af ​​koncentration vil forholdet mellem mængde og volumen aldrig ændre sig. Selvom der er en vis mængde calcium- og magnesiumioner, vil den ikke skælbelægges, fordi den ikke overstiger dens mætning. For en sikkerheds skyld anvender det generelle cirkulationsmedium stadig ren vandcirkulation, som bedre kan sikre, at hele systemet ikke skalerer.

9. Ingen urenheder

Uanset om det er produktionsudstyr, systemrørledninger og lukkede køletårne, er de alle isoleret fra omverdenen, og alle eksterne urenheder kan ikke trænge ind. Vær i denne forbindelse opmærksom på 2 punkter. For det første må du ikke opbevare dem i en pool for at forhindre urenheder i at komme ind og fordampe. For det andet skal du tilføje kemikalier såsom korrosionsinhibitorer for at forhindre metalkorrosion på indervæggen af ​​udstyret eller rørledningerne, der passerer igennem, hvilket resulterer i urenheder og blokering af rørledninger eller tilbehør.

Lad os her se 400T køletårnets specifikationer med lukket vandkredsløb:

Andre punkter skal fokuseres på:

1. Frostbeskyttelsesforanstaltninger til lejligheder, der stort set ikke bruges om vinteren

Hvis det lukkede køletårn ikke skal bruges om vinteren, skal sprøjtevandet og internt cirkulerende vand tømmes, når det lukkes ned. Køletårnet vedtager en tredimensionel skrå struktur i varmevekslerens design for at sikre jævn vandstrøm og ren tømning. Toppen af ​​varmeveksleren er forsynet med en luftventilstruktur, og trykluft kan indføres for at hjælpe med tømning, hvis det er nødvendigt.

2. Frostvæske problem i tilfælde, der kører i nogle perioder

Frostvæsken i det lukkede køletårn har to dele: sprøjtevandssystemet og det interne cirkulerende vandsystem (blødgjort vand).

Til frostvæskeproblemet i sprøjtevandssystemet tilføjes normalt en elektrisk varmelegeme i vandsumpen, som normalt tændes, når sprøjtevandet er lavere end 5 grader, og stoppes, når temperaturen er over 8 grader. Temperatursonden sender signalet til styreskabet for automatisk at styre start og stop af elvarmeren. Elvarmerens effektvalg bestemmes i henhold til den cirkulerende vandmængde og udeluftens temperatur.

Til frostvæske af det interne cirkulerende vandsystem kan ethylenglykolopløsning tilsættes eller elektrisk varmeudstyr kan tilføjes. Formlen for ethylenglycolopløsning kan konsulteres af vores virksomhed.

Ved større køleanlæg er det muligt at overveje at grave en pool for at hælde sprøjtevandet deri, hvilket kan spare el-udgifter på grund af elvarmedrift, og kan også putte medicin i poolen for at forbedre kvaliteten af ​​sprøjtevandet.

3. Problemet med frostsikring i anledning af helårsdrift

For et lukket køletårn, der er i drift hele året rundt, kan antallet af køletårne, hvis det er udstyret med et elektronisk styresystem, ændre sig på grund af belastningsændringen i hovedsystemet, så problemet med frostvæske bør også overvejes.
